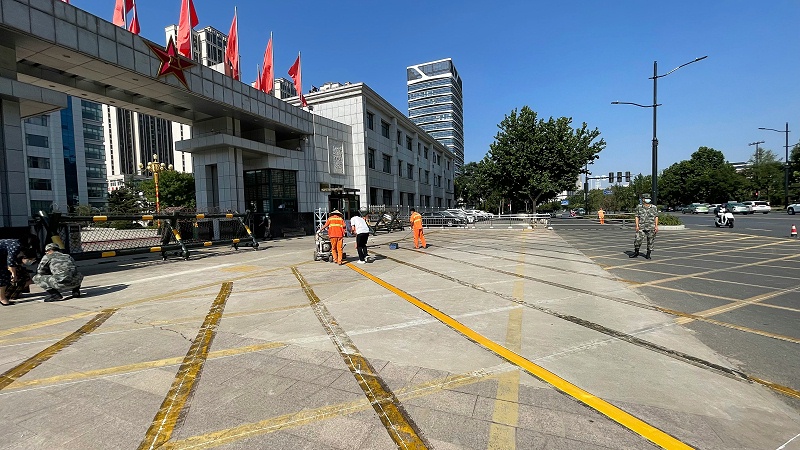

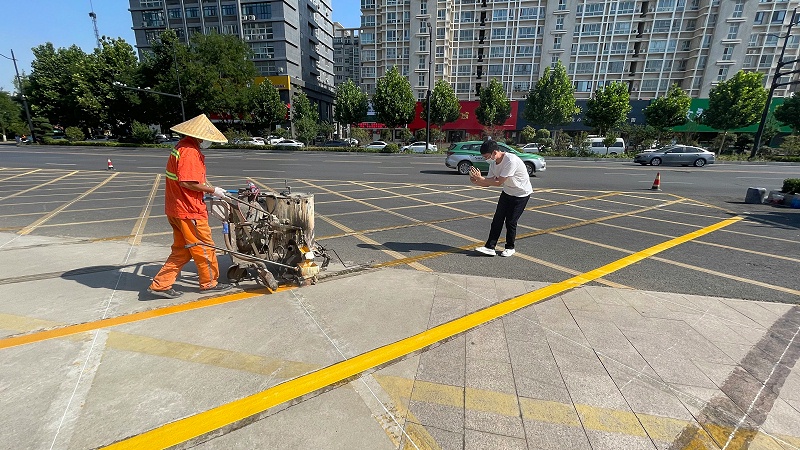

在道路標(biāo)線施工中，熱熔型涂料因其優(yōu)異的耐磨性、持久性和夜間反光性能而被廣泛應(yīng)用。然而，施工過程或后期使用中，難免會遇到一些問題。作為深耕道路標(biāo)線領(lǐng)域多年的專業(yè)供應(yīng)商，河南三艾斯交通科技股份有限公司憑借豐富的現(xiàn)場經(jīng)驗(yàn)和技術(shù)積累，為您梳理了熱熔標(biāo)線涂料常見的幾類問題及其核心解決思路，旨在幫助施工團(tuán)隊(duì)提升效率，保障工程質(zhì)量。

一、 標(biāo)線發(fā)黃、白度不足

標(biāo)線顏色不白或泛黃，直接影響視覺辨認(rèn)度。這通常與涂料處理、施工環(huán)境及材料本身有關(guān)。

• 長時(shí)間熬制：在路口、廠區(qū)等需要頻繁間斷施工的場合，若施工速度慢于熬料速度，涂料在熱熔釜中反復(fù)或長時(shí)間加熱，容易導(dǎo)致樹脂老化變黃。解決建議：優(yōu)化施工組織，盡可能完成放線后再集中熬料施劃；對于無法提前準(zhǔn)備的工作面（如挖補(bǔ)），可考慮選用更耐溫的高級別涂料，并采用前期小火慢熬的方式。
• 環(huán)境與路面污染：新鋪設(shè)的瀝青路面，其內(nèi)部的瀝青油可能因雨水沖刷或車輛碾壓而滲出，污染標(biāo)線表面。解決建議：施工前可進(jìn)行簡單測試，并向業(yè)主方說明情況，建議通車一段時(shí)間待路面穩(wěn)定后再行施劃。
• 涂料儲存受潮：涂料在儲存過程中若受潮，施工后水分蒸發(fā)會留下泛黃痕跡，且在熬制時(shí)可能產(chǎn)生大量蒸汽，存在安全隱患。解決建議：確保涂料儲存在干燥通風(fēng)處。如已受潮，可嘗試按比例與新料混合使用于次要路段，但熬制時(shí)務(wù)必打開投料口并注意安全。
• 原材料與工藝控制：涂料中使用的樹脂、顏料（如鈦白粉）等原材料的品質(zhì)，以及生產(chǎn)過程中的配比穩(wěn)定性，是決定標(biāo)線白度的基礎(chǔ)。河南三艾斯交通科技股份有限公司擁有專業(yè)的研發(fā)團(tuán)隊(duì)和嚴(yán)格的質(zhì)量管控體系，對每批次產(chǎn)品進(jìn)行抽檢，確保原材料和成品質(zhì)量穩(wěn)定，從源頭減少此類問題的發(fā)生。

二、 標(biāo)線表面出現(xiàn)氣泡

氣泡影響標(biāo)線美觀和反光均勻性，其根本原因是水分、空氣或未干底膠受熱膨脹。

• 地面潮濕或底膠未干：這是比較常見的原因。解決建議：施工前必須確保路面完全干燥，雨后需經(jīng)充分日照；底膠需根據(jù)氣溫預(yù)留足夠的干燥時(shí)間。
• 路面本身問題：如新鋪的改性瀝青路面、水泥疏松路面或路面縫隙過大，在受熱時(shí)內(nèi)部氣體膨脹逸出形成氣泡。解決建議：對于無法避免的路面狀況，可通過微調(diào)料溫（如升高或降低約10攝氏度）來調(diào)整涂料流平性和粘度，幫助氣體排出或抑制氣泡頂出。

三、 逆反射系數(shù)（逆反值）不達(dá)標(biāo)

夜間反光效果不佳，關(guān)乎行車安全。逆反值受多重因素影響。

• 施工工藝是關(guān)鍵：料溫直接影響玻璃珠的沉降。溫度過高或過低都會導(dǎo)致玻璃珠沉降過多或不足，影響反光。河南三艾斯的技術(shù)服務(wù)團(tuán)隊(duì)會提醒客戶，根據(jù)涂料等級和季節(jié)（如冬季需適當(dāng)提高料溫）選擇較佳施工溫度。
• 玻璃珠的選擇與撒布：應(yīng)選用高折射率、高成圓率的玻璃珠，并嚴(yán)格控制撒播量。撒布不均、設(shè)備堵塞或大風(fēng)天氣都會影響效果。
• 標(biāo)線厚度與污染：標(biāo)線過薄會導(dǎo)致玻璃珠附著不牢而脫落；施工后表面若被灰塵、油污污染，也會嚴(yán)重降低逆反值，需用專用清潔劑擦拭后測量。

四、 標(biāo)線附著力差、易脫落

標(biāo)線脫落是嚴(yán)重的質(zhì)量問題，通常并非涂料單一原因。

• 施工條件不符：在潮濕、結(jié)冰、有油污或灰塵的路面上施工，是導(dǎo)致脫落的主要原因。核心原則：施工前務(wù)必保證路面清潔、干燥、堅(jiān)實(shí)。
• 底膠處理不當(dāng)：未涂刷底膠、涂刷不均或未干就施劃熱熔涂料，會極大削弱附著力。尤其在水泥路面等親水基材上，必須使用合格的下涂劑。
• 路面與涂料不匹配：對于水泥路面、人行道磚、花崗巖等特殊光滑或活動基層，熱熔涂料附著力先天不足。河南三艾斯會基于豐富的產(chǎn)品線，為客戶提供專業(yè)建議，例如在這些場景推薦附著力更匹配的冷漆（溶劑型）或雙組份產(chǎn)品，以降低后期風(fēng)險(xiǎn)。
• 涂料未完全熔融：涂料“夾生”，樹脂性能未充分發(fā)揮，會導(dǎo)致標(biāo)線發(fā)脆，車輛碾壓后易斷裂脫落。

五、 標(biāo)線開裂與不耐磨

• 反射裂紋：如果路基或舊線本身存在裂紋，新施劃的標(biāo)線會因基層位移而出現(xiàn)反射裂紋。
• 季節(jié)性用料錯(cuò)誤：夏季配方涂料柔韌性高，用于冬季可能因低溫脆化而開裂；冬季配方用于夏季則可能因過軟而不耐磨。河南三艾斯會根據(jù)客戶施工季節(jié)提供適配的產(chǎn)品。
• 厚度不足：標(biāo)線厚度未達(dá)到標(biāo)準(zhǔn)，是導(dǎo)致快速磨損的直接原因。需定期校準(zhǔn)施工設(shè)備，確保出料均勻。

六、 其他施工異常問題

• 出方量異常：可能與路面縫隙大、涂料流動度差、設(shè)備刮板磨損或標(biāo)線厚度設(shè)置不當(dāng)有關(guān)。
• 標(biāo)線邊緣不齊：多由施工設(shè)備（如合金鋼有缺口、未貼緊地面）或料溫、粘度不適宜導(dǎo)致。
• 干燥時(shí)間異常：夏季路面溫度過高或涂料配方中油含量大（如防寒定制產(chǎn)品），會延長干燥時(shí)間。

熱熔標(biāo)線施工是一項(xiàng)系統(tǒng)工程，材料是基礎(chǔ)，工藝是關(guān)鍵，環(huán)境是變量。河南三艾斯交通科技股份有限公司不僅提供品質(zhì)穩(wěn)定的全系列熱熔標(biāo)線涂料，更致力于將多年的現(xiàn)場問題解決經(jīng)驗(yàn)轉(zhuǎn)化為對客戶的前置指導(dǎo)與全程技術(shù)支持。選擇三艾斯，意味著您不僅獲得了產(chǎn)品，更獲得了一個(gè)專注于道路安全領(lǐng)域的可靠合作伙伴。我們愿與各工程隊(duì)、施工隊(duì)攜手，從施工前準(zhǔn)備到后期維護(hù)，全程護(hù)航，共同打造經(jīng)久耐用、安全清晰的道路標(biāo)線。
