水泥路面因其剛性特質(zhì)和表面特性，對標(biāo)線施工提出更高要求——附著力不足、易起泡開裂等問題頻發(fā)，直接影響標(biāo)線壽命與行車安全。河南三艾斯交通科技股份有限公司深耕道路標(biāo)線領(lǐng)域三十年，針對水泥路面研發(fā)專用熱熔標(biāo)線涂料及配套工藝，以科學(xué)方案破解施工難題，助力工程團(tuán)隊(duì)高效交付優(yōu)質(zhì)工程。

一、水泥路面特殊性：施工挑戰(zhàn)的根源

水泥路面與瀝青路面存在本質(zhì)差異：

        多孔吸水特性：水泥基面孔隙率高，易吸收涂料樹脂成分，削弱附著力；

        熱膨脹系數(shù)差異：水泥與涂料收縮率不同，溫差大時易剝離；

        表面浮灰問題：新鋪路面殘留脫模劑，老舊路面起砂起灰，阻礙粘結(jié)。

三艾斯解決方案：專用抗裂熱熔配方+滲透型底膠，通過增強(qiáng)樹脂延展性與基面滲透力，實(shí)現(xiàn)“剛?cè)岵?jì)”的粘結(jié)效果。

二、施工前：基面處理決定成敗

        清潔去污：高壓水槍沖洗去除浮灰、油漬，重點(diǎn)處理伸縮縫殘留雜物；油污區(qū)域需用火槍烘烤后打磨，避免形成隔離層。

        濕度控制：雨后施工需檢測基面含水率（簡易法：鋪設(shè)塑料膜24小時無水汽）；潮濕環(huán)境啟用三艾斯快干型底膠，縮短養(yǎng)護(hù)時間。

        缺陷修補(bǔ)：裂縫寬度超3mm需灌注填縫膠，避免涂料滲入后熱脹冷縮開裂；局部起砂區(qū)域采用環(huán)氧砂漿加固，提升基面整體性。

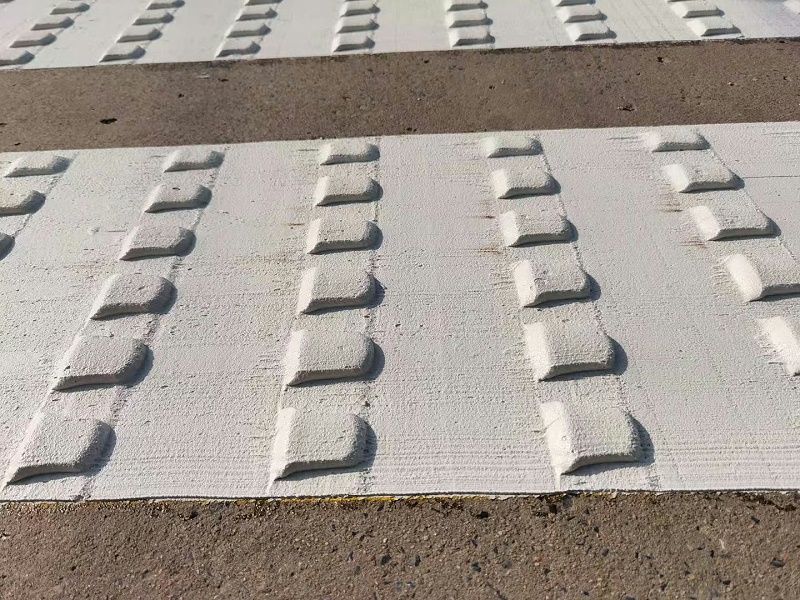

三、施工中：溫度與工藝的精準(zhǔn)協(xié)同

        涂料熔融控制：料溫較瀝青路面低10-15℃，防止高溫加劇水泥基面水分汽化起泡；三艾斯抗裂配方添加柔性改性劑，保障低溫流動性。

        底膠涂布關(guān)鍵：選用高滲透水泥專用底膠，涂布量增加20%，確保填充基面微孔；涂布后需靜置至透明膜形成（觸干不粘手），避免夾層汽化。

        玻璃珠撒布革新：水泥路面反光需求更高，采用雙次撒布工藝（預(yù)混+面撒）；面撒玻璃珠粒徑提升至0.8-1.2mm，增強(qiáng)雨夜反光持久性。

四、施工后：養(yǎng)護(hù)與驗(yàn)收的科學(xué)標(biāo)準(zhǔn)

        差異化工期管理：夏季高溫時段：開放交通時間延長50%，避免未固化標(biāo)線被車輪粘帶；

        冬季低溫環(huán)境：覆蓋保溫膜減緩冷卻速度，防止驟冷脆裂。

        附著力測試：劃格法檢測，邊緣無整片脫落；

        反光均衡性：夜間行車視角無斷續(xù)暗區(qū)；

        抗滑值保障：擺式摩擦儀檢測，杜絕雨霧天打滑隱患。

選擇河南三艾斯交通科技股份有限公司的三大優(yōu)勢

        專料專研：針對水泥路面研發(fā)抗裂熱熔配方+滲透底膠，攻克附著力行業(yè)難題；

        全鏈賦能：從基面檢測到施工監(jiān)理，工程師團(tuán)隊(duì)提供“現(xiàn)場診斷-方案定制-工藝校準(zhǔn)”一站式支持；

        應(yīng)急保障：全國四大生產(chǎn)基地+11個倉儲中心，保障緊急補(bǔ)貨4小時響應(yīng)，施工故障2小時遠(yuǎn)程會診。

深耕標(biāo)線涂料三十載，三艾斯以“以誠載道，雙贏未來”為核心理念，將水泥路面標(biāo)線這一技術(shù)高地轉(zhuǎn)化為安全通行的基石。選擇我們，即是選擇用科學(xué)工藝守護(hù)每一寸道路的生命周期。
